"Ножной адаптер" к плугу мотоблока.

Мотоблок - одноосный самоходный агрегат для обработки земли с использованием навесного оборудования и выполнения прочих работ. Рекомендуют использовать мотоблок при обработке земли до 1га. При работе с мотоблоками среднего и тяжёлого класса требуется определённая физическая сила. С целью облегчения работы на мотоблоке многие покупают или сами делают "адаптеры". Адаптеры присоединяются спереди или сзади мотоблока и позволяют оператору проводить работы сидя на адаптере. Но при обработке приусадебных участков в пару десятков соток адаптеры не применяются – слишком громоздкая конструкция, требующая много места для разворота. В таких случаях я предлагаю использовать "ножной адаптер".

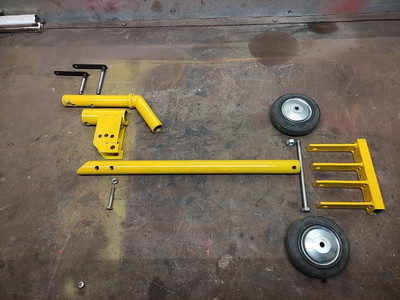

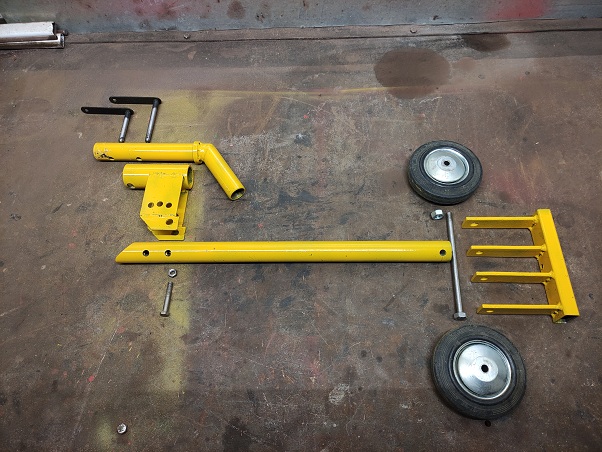

"Ножной адаптер" это небольшая площадка на колёсах, присоединяемая к навесному оборудованию мотоблока сзади и предназначенная для перемещения оператора в "положении стоя". Ножной адаптер не изменяет процесс обработки земли мотоблоком и позволяет оператору непрерывно следить за этим процессом. Ножной адаптер для плуга движется по твёрдому основанию свежевскрытой борозды. Поэтому основу его составляют небольшие колёсики диаметром 120мм и шириной 30мм. Колёсики вставляются в гребёнку и фиксируются осью диаметром 10мм. Эта же ось проходит через дышло. Дышло сделано из трубы диаметром 34мм и длиной 530мм. Вторым концом дышло прикручивается за поворотную трубку болтом М10, который служит осью и даёт возможность ножному адаптеру качаться в вертикальной плоскости. Заготовленные детали представлены на фото 1.

Фото 1.

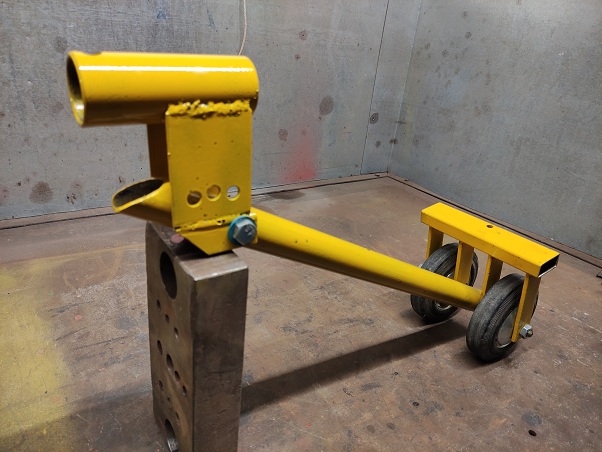

Они собираются в конструкцию, показанную на фото 2.

Фото 2.

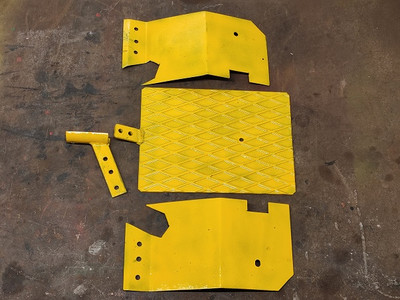

На эту конструкцию сверху устанавливается площадка для ног размером 300х220х4 из рифлёного металла, а с двух сторон – две половинки клинового кожуха, который служит для раздвигания осыпавшейся в борозду земли. Фото 3.

Фото 3.

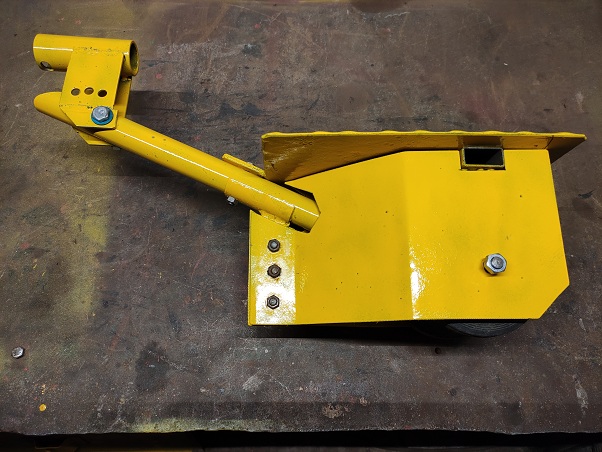

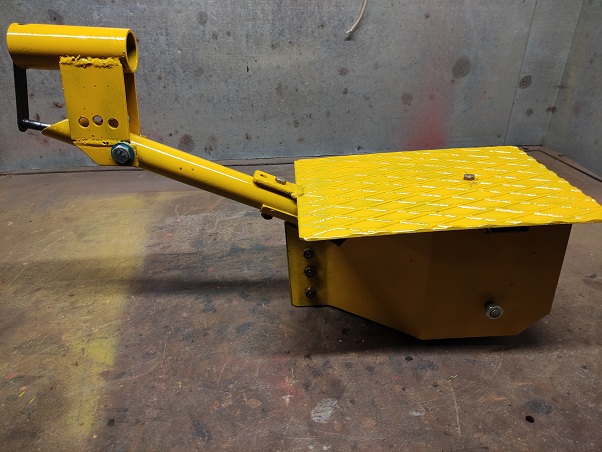

Ножной адаптер в сборе показан на фото 4 и фото 5.

Фото 4.

Фото 5.

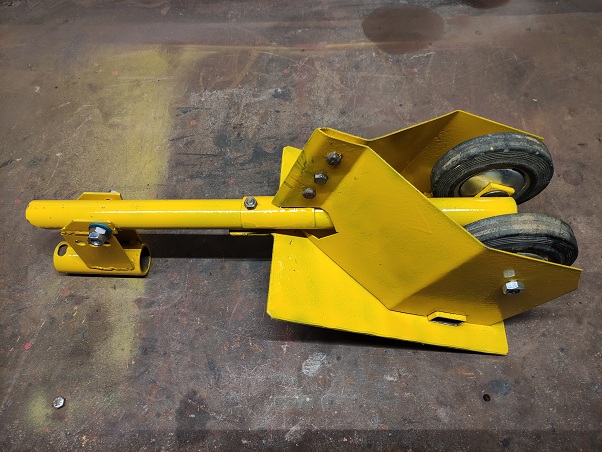

Высота платформы ножного адаптера составляет 180мм (выбрана исходя из глубины вспашки земли), а высота клинового кожуха 160мм. Таким образом, колёсики немного выступают, что позволяет им катиться. Фото 6.

Фото 6.

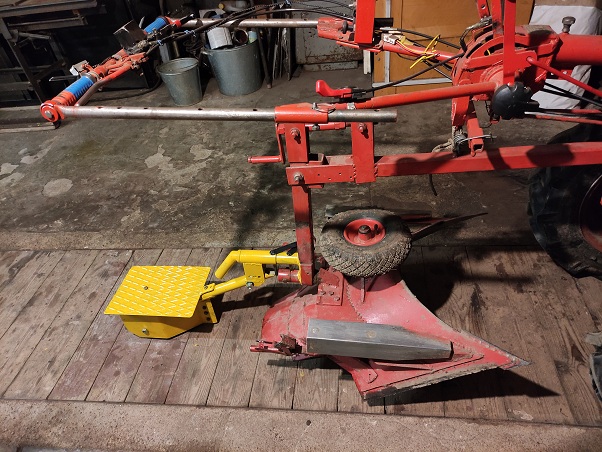

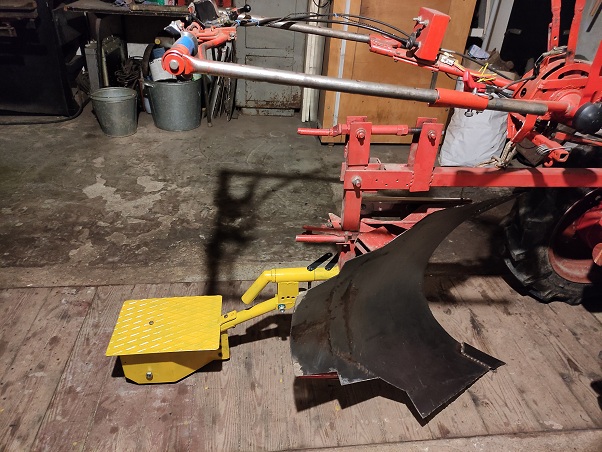

Ножной адаптер к стойке плуга крепиться посредством оси ножного адаптера, сделанной из трубы диаметром 32мм, которая вставляется в приваренное к стойке плуга гнездо из трубы и фиксируется пальцем. Фото 7 и фото 8.

Фото 7.

Фото 8.

Для снятия ножного адаптера достаточно вынуть фиксирующий палец и всё достать.
